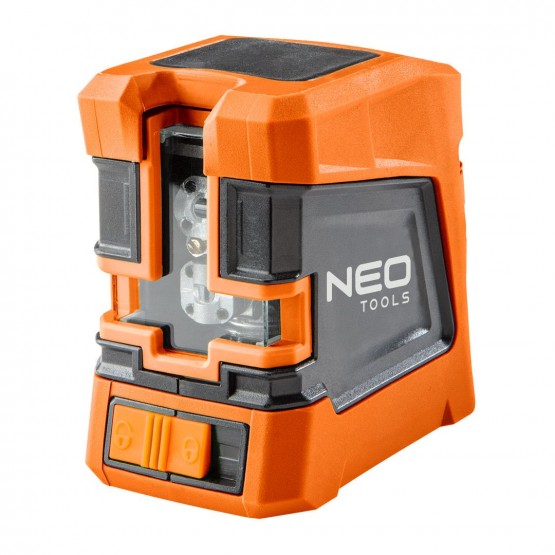

Laserlood punane H+V kompl. 15m, ± 0,3 mm/m, 3xAA 03-75101
Laserlood punane H+V kompl. 15m, ± 0,3 mm/m, 3xAA 03-75101
Hind: Algne hind oli: 102.50 €.92.25 €Current price is: 92.25 €.
- Kasutusjuhend
Cross Line Laser 75-101
ETTEVAATUST
Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja hoidke see alles edaspidiseks kasutamiseks. Sell
ohutusnõuete eiramine võib põhjustada tööriista kahjustusi või kehavigastus.
HOIATUS
Ärge vaadake otse laserkiire allikat. Järgige allolevaid ohutuseeskirju.
1. Ärge muutke seadet.
2. Kasutage laserseadet vastavalt tootja juhistele.
3. Ärge suunake laserkiirt tahtlikult inimeste ega loomade poole.
4. Ärge suunake laserkiirt kõrvalseisjate ega loomade silmade poole. Laserkiir võib teie nägemist kahjustada.
5. Veenduge alati, et laserkiir ei oleks suunatud peegeldavatele pindadele. Peegeldav pind võib kiirt peegeldada operaatorile või kõrvale
6. Ärge lubage lastel seadet kasutada. Seadme seadistamise ja kasutamise ajal ärge lubage lapsi töökohta.
7. Kui seda ei kasutata , hoidke seda kuivas ja lastele kättesaamatus kohas.
8. Ärge asendage laserseadet muud tüüpi seadmega. Kõik remonditööd peab tegema tootja või vastav teenindus.
9. Tööriist on varustatud 2. klassi laserseadmega, mis vastab standardile EN 60825-1: 2014
KASUTAMINE

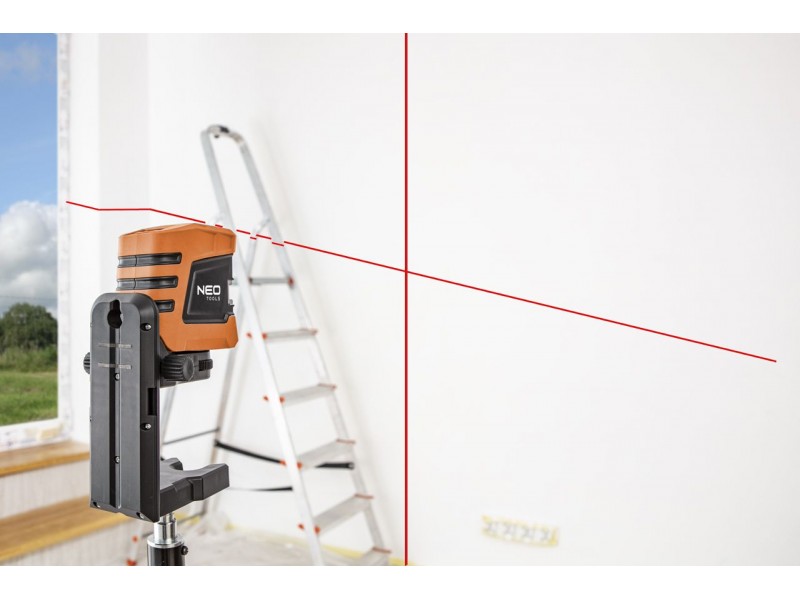

Seadet kasutatakse horisontaalsete ja vertikaalsete joonte täpseks kuvamiseks. Seadmel on laserlukustusfunktsioon, mis võima
mis tahes valitud nurga all.
Parima seadme töö tagamiseks järgige järgmisi juhiseid. Allpool kirjeldatust erinev kasutamine ei ole lubatud ja võib toodet kahjusta
| Cross Line Laser 75-101 | |
| Parameetrid | Väärtus |
| Täpsus | ± 0.3 mm/m |
| Isetasandus vahemik | 4° |
| Vahemaa | 15 m |
| Tööaeg | up to 5 tundi |
| Töötemperatuur | 0°C – 50°C |
| Ladusamistemperatuur | -20℃ – 70℃ |
| Statiivi keere | ¼ ” |
| Laser klass | 2 |
| Laseri lainepikkus | 630–670 nm |
| Laseri võimsus | < 1 mW |
| Patarei tüüp | 3 AA 1.5 V patarei |
| Kaitseklass | IP 54 |
| Mõõdud | 92 x 84 x 50 mm |
| Kaal | 330 g |
KASUTATUD SÜMBOLITE SELETUS
| 1 | 2 | 3 | 4 |
1.Ettevaatust, laserkiir!
2.Ettevaatust, laserkiir – ärge vaadake laserkiirt
3.Lugege kasutusjuhendit, järgige selles olevaid hoiatusi ja ohutustingimusi.
4.Eraldatud jäätmete kogumine
JOONISLEHTIDE KIRJELDUS
Allpool toodud loetelu viitab seadme elementidele, mida on kujutatud käesoleva juhendi joonistelehtedel:
1.Isetasanduv lukulüliti 2. Sisse lülituse nupp 3.Funktsiooni muutmine 4.Statiivikinnitus
* Toote ja joonise vahel võib ilmneda erinevusi
SÜMBOLITE TÄHENDUS
ETTEVAATUST HOIATUS JUHISED/SEADED INFO
Aku vahetamine
• Tõmmake aku kaane ( 5 ) avamiseks ettevaatlikult kaane riivi .
• Sisestage 3 uut AA patareid, jälgige patarei kaanel +/- sümbolitega näidatud õiget polaarsust.
• Sulgege aku kaas, veenduge, et riiv lukustuks.
Funktsioon “Pulss” muudab laserkiire sagedust/tugevust, selle kasutamine on soovitatav päikesevalguse käes. Sõltuvalt ümbritsevatest tingimustest
(valguse intensiivsus, pinna värvus ja karedus, millele laser projitseeritakse) võib see funktsioon sisse või välja lülitatult laseri nähtavust parandada.
MAGNEETIKAHOIDJA KASUTAMINE
• Ristjoonlaseri kinnitamiseks magnethoidiku külge asetage tihvt ( 2 ) laserkandjas aluse keermesse, kasutage ratast ( 1 ).
• Ratas ( 1 ) võimaldab ristjoone laserit paremale või vasakule seada.
• Nupp ( 3 ) võimaldab seada ristjoone laserit üles või alla.
• Magnetid ( 4 ) võimaldavad aluse metallpindadele kinnitada.
• Hoidik on varustatud aluse keermega ¼ “( 5 ) ja 3/8″ ( 6 ).
KUIDAS LASERIT KASUTADA – ISETASEME OMADUS
Laser pakub isetasanduvat funktsiooni. Funktsioon töötab laseri kallutamisest ± 4 ° raadiuses .
• Lülitage laser sisse, libistage isetasanduv lukustuslüliti ( 1 ) lukustamata asendisse.
• Kui lasernurk ei lase isetasanduval funktsioonil töötada (üle 4 °), annab laser probleemist märku vahelduva heli, laseri vilkumise ja aku
taseme näidiku dioodi vilkumisega.
• Seadistage laser nii, et see ei annaks märku valest asendist, alles siis on võimalik seadistada vertikaalset ja horisontaalset joont.
• Horisontaalse joone, vertikaalse joone ja mõlema kuvamise vahel vahetamiseks vajutage funktsioonilülitit ( 2 ).
• Line nähtavust saab parandada “Pulse” funktsiooni. Selle funktsiooni sisselülitamiseks vajutage nuppu ( 3 ).
• Laseri väljalülitamiseks lükake isetasanduv lukustuslüliti ( 1 ) lukustatud asendisse.
KUIDAS LASERIT KASUTADA – LASERI LUKUSTUSE FUNKTSIOON
Laserlukustuse funktsioon võimaldab projitseerida sirgjooni mis tahes valitud nurga all.
• Jätke lukustuslüliti ( 1 ) lukustatud asendisse.
• Laseri sisselülitamiseks vajutage nuppu Pulse ( 3 ).
• Vajutage uuesti nuppu Pulse ( 3 ), et vahetada horisontaaljoone, vertikaalse joone, mõlema joone kuvamise ja seadme väljalülitamise vahel.
