Essve betoonikruvi
Tootekood: 7317761029588
Essve betoonikruvi
Hind: Algne hind oli: 0.24 €.0.22 €Current price is: 0.22 €.
Saadavus: Laos
Lisainfot küsi julgesti siit
Lühikirjeldus

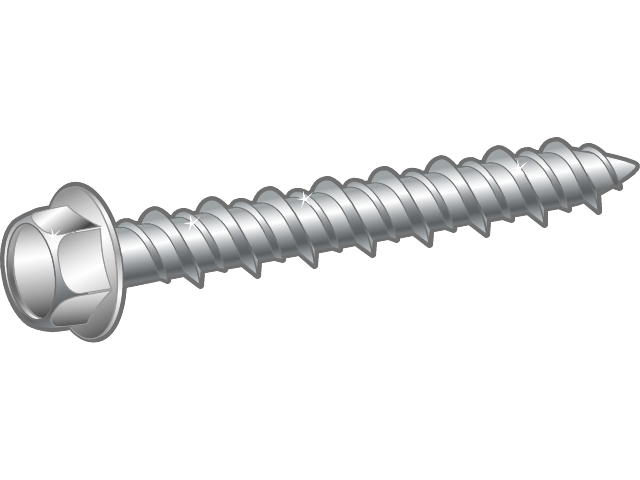

Betoonikruvi, äärikuga kuuskantpea, läikivaks tsingitud.
| Mõõdud | 7,5×40 |
|---|
- Tootekirjeldus
- Video
Spetsifikatsioon
|
Materjal
|
Teras
|
Teras
|
|
Pinnatöötlus
|
Läikivaks tsingitud
|
CorrSeal
|
|
Korrosiooniklass
|
C1
|
C4
|
Tehnilised andmed ja ESSBOXi pakendid
|
Art. nr
|
Mõõdud dk x L mm
|
D mm
|
Puuri Ø mm
|
Puurimis- sügavus* mm
|
Max detaili paksus* mm
|
Võtmemõõde mm
|
Kogus pakendis
|
|
105237
|
7,5×40
|
14,5
|
6
|
45/-
|
5/-
|
10
|
100
|
|
105227
|
7,5×40
|
17,5
|
6
|
45/-
|
5/-
|
13
|
100
|
|
105238
|
7,5×50
|
14,5
|
6
|
45/-
|
15/-
|
10
|
100
|
|
105239
|
7,5×80
|
14,5
|
6
|
45/60
|
45/30
|
10
|
100
|
|
105229
|
7,5×80
|
17,5
|
6
|
45/60
|
45/30
|
13
|
100
|
|
105236
|
7,5×100
|
14,5
|
6
|
45/60
|
65/50
|
10
|
100
|
|
* Soovitataval kinnitussügavusel betoonis
|
|||||||
Soovitatavad kinnitussügavused *)
|
Materjal
|
Ø 7,5
|
Ø 6,3
|
||
|
Betoon
|
35/50 mm
|
25 mm
|
||
|
Tellis
|
50 mm
|
40 mm
|
||
|
Õõnesplokk
|
60 mm
|
50 mm
|
||
|
*) Puurimissügavus = kinnitussügavus + min 10 mm
|
||||
Praktiline kandevõime
|
Mõõdud mm Ø
|
Mont.- sügavus mm
|
Tõmbekoormus kg Betoon C20/25
|
Tõmbekoormus kg Õõnespaneel C60/75*
|
Ristkoormus kg Betoon C20/25
|
Ristkoormus kg Õõnespaneel C60/75*
|
Min serva kaugus Tõmbekoormus mm
|
Min serva kaugus Ristkoormus mm
|
Min omavaheline kaugus mm
|
|
6,3
|
25
|
80
|
140
|
40
|
50
|
100
|
||
|
7,5
|
35
|
100
|
110
|
260
|
340
|
60
|
80
|
140
|
|
7,5
|
50
|
240
|
260
|
60
|
80
|
140
|
||
|
* Monteeritud otse üle kanali = elemendi min betooni paksus. Rakendatavad ohutustegurid vastavalt väljaandele Boverkets Allmänna Råd 1993:1, Typgodkännande av fästdon (Elamuameti üldised nõuanded 1993:1, kinnitusvahendite tüübikinnitused).
|
||||||||
Arvutuslik kandevõime Eurokoodeksi järgi
|
Mõõdud mm
|
Mont.- sügavus mm
|
Tõmbekoormus Betoon C20/25 kN
|
Tõmbekoormus Õõnes- paneel C60/75* kN
|
Põikkoormus Betoon C20/25 kN
|
Põikkoormus Õõnes- paneel C60/75* kN
|
Min serva kaugus Tõmbekoormus mm
|
Min serva kaugus Põikkoormus mm
|
Min omavaheline kaugus mm
|
|
|
6,3
|
25
|
1,1
|
1,8
|
40
|
50
|
100
|
|||
|
7,5
|
35
|
1,3
|
1,5
|
3,4
|
4,5
|
60
|
80
|
140
|
|
|
7,5
|
50
|
3,2
|
3,4
|
60
|
80
|
140
|
|||
|
* Monteeritud otse üle kanali = elemendi min betooni paksus
|
|||||||||
